Чуть-чуть недавнего железа
Немного красивых технических открыток. На одном из известных уральских заводов недавно пустили в работу один из важных вспомогательных переделов (без которого ни один завод не обходится). Там и нашему железу место нашлось.
1. Сухие вентиляторные градирни Альфа Лаваль, серия Alfa-V VDD, суммарно 7 МВт отвода тепла, приехали из солнечной Италии, завод там:
Что характерно, проектировщики (московские) не забыли поставить запорно-балансировочные клапаны (Данфосс MSV-F2, они приехали из уютной Дании), потом, при пуске и наладке, распределить и установить паспортные расходы - получилось 2 часа работы. А вот шкафы управления наружного исполнения, по-моему, некоторый перебор для Урала.

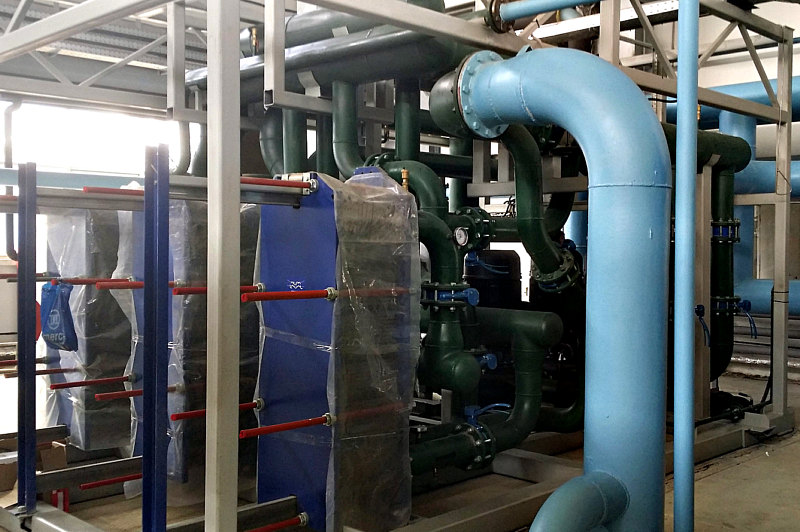

2. Теплообменники М15 Альфа Лаваль, для разделения наружного контура охлаждения и цехового. Для масштаба - они в рост человека. Приехали с завода Лаваль в подмосковном Королеве:

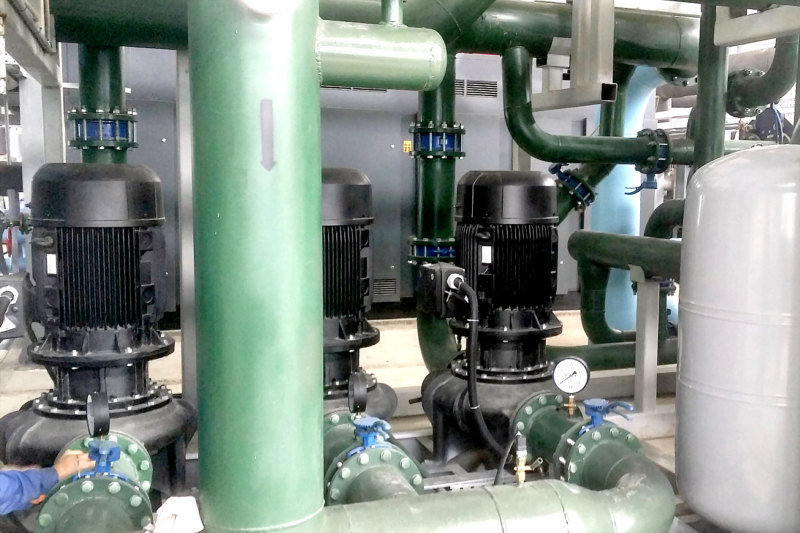

3. Одна из насосных групп для циркуляции охлаждающей среды. Грундфос, 3 штуки ТР200-400/4, каждый по 500 тонн час и 55 кВт. Завод Грундфос в подмосковной Истре:
Что опять характерно - проектанты не забыли поставить напорные гидробаки для уменьшения пульсаций расхода, компенсации изменения температур и мелких утечек. Reflex DE, ехали с завода в Польше. Куча запорной арматуры - прибыла с завода АДЛ в Коломне.

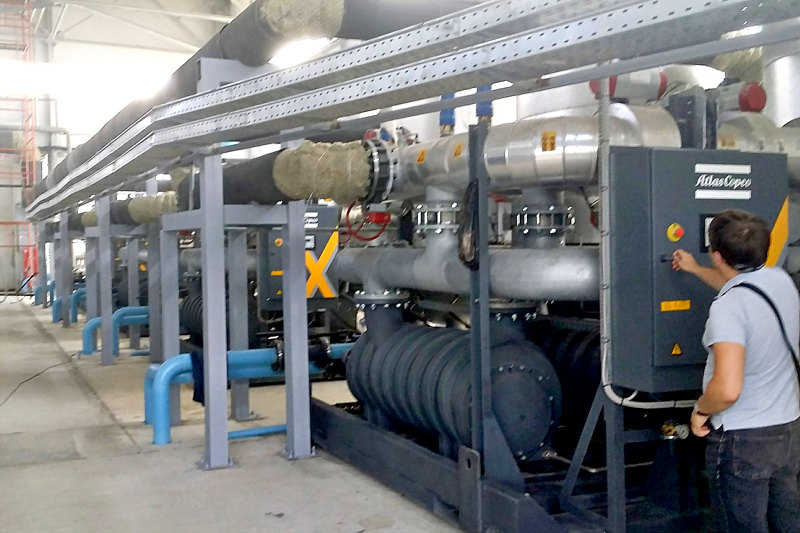

4. Все это железо - для отвода тепла от серых девайсов на фото, которые делает, поставляет и запускает известная Атлас Копко, это ужк совсем не наша зона работы, мы - только фото 1-3:
2 года работы нескольких фирм, проектантов, расчетчиков (есть наш вклад), поставщиков (аналогично, фото 1-3), строителей, монтажников, наладчиков (опять фото 1-3), коллектива завода - новый цех заработал. Можно печать фотографии и хвалиться посильным вкладом :)
